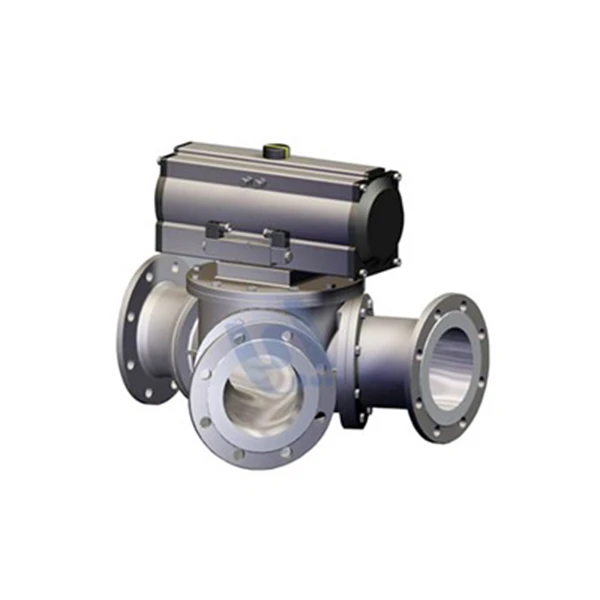

Comhla Diverter Cineál Liathróid

Is gléas lárnach lasctha sreabhán/cáithníní é an Comhla Tumadóir Cineáil Liathróid atá deartha go sonrach le haghaidh cásanna rialaithe meán píblíne. Agus taithí na mblianta ag an gcuideachta i ndéantúsaíocht comhla agus i dteicneolaíocht rialaithe sreabhán á ghiaráil, comhtháthaíonn sé dearaí cainéil dé-chineál L agus T{-chineálacha dé-sreafa- le “croílár liathróid-chomhla” ina chroílár. Ligeann sé seo atreorú meáin solúbtha, cumasc, agus athrú treo sreafa, agus ag an am céanna buntáistí a thairiscint mar shéalú iontaofa, friotaíocht caitheamh, agus éascaíocht oibríochta. Monaraithe i gcomhréir dhlúth le caighdeáin tionscail ar nós GB/T 9092 agus API 598, tá sé oiriúnach do mheáin éagsúla lena n-áirítear gáis, leachtanna, púdair, agus gráinníní. Úsáidtear go forleathan é i dtionscail ar nós ceimiceacha, metallurgical, fuinneamh nua, bia agus cógaisíochta, agus cóireáil uisce, ag réiteach go hiomlán ar phointí pian tionscail ar nós athrú píopaí il{- an-chúng, sceitheadh, agus friotaíocht ard-sreafa, ag simplíocht leagan amach na bpíblíne agus ag feabhsú éifeachtacht oibriúcháin an chórais.

Mar phríomh-mhol do rialú meán píblíne il-, oibríonn trí chroífheidhm an táirge seo le chéile chun córais éagsúla píblíne a nascadh, rud a chumasaíonn bainistíocht solúbtha meán agus cobhsaíocht oibriúcháin agus éascaíocht úsáide a chinntiú, agus oiriúnú do riachtanais phróisis éagsúla:

Athrú treo sreafa solúbtha: Is féidir le croí na comhla liathróid rothlach (tógtha i L-cineál nó T-cineál cainéal sreafa cruinneas) treo sreafa an mheáin a athrú go tapa trí rothlú 90 céim . Tá an cainéal sreafa de chineál L-oiriúnach do riachtanais aistrithe dhá ionraoin agus asraon amháin nó inraon amháin agus dhá asraon. Is féidir le cainéal sreafa an chineáil T idirnasc, atreorú nó cumasc trí bhealach a bhaint amach. Níl aon teaglaim comhla breise ag teastáil, an leagan amach píblíne a shimpliú agus a oiriúnú do shreabhadh an phróisis a aistrítear go minic.

Atreorú agus cumasc beacht: Is féidir le dearadh cainéal sreafa T-chruthach T-an roinnt meán amháin ina dhá aschur a bhaint amach go cruinn, nó dhá mheán a chumasc in aon aschur amháin. Leis an suíomhóir cliste, is féidir an ráta sreafa a choigeartú go beacht le cruinneas coigeartaithe de ± 1%, ag freastal ar chóimheas meánach agus riachtanais rialaithe atreoraithe próisis éagsúla, dáileadh meán aonfhoirmeach a chinntiú, agus cobhsaíocht an phróisis táirgthe a ráthú.

Séalaithe beacht chun sceitheadh ​​a chosc: Roghnaítear struchtúr séalaithe bog agus séalaithe crua. Úsáideann an séalaithe bog ábhair polaiméire ard mar PTFE agus PEEK chun sceitheadh ​​nialasach a bhaint amach (de réir caighdeán ANSI Class VI); Úsáideann an saothraítear rónta crua ábhair resistant caitheamh-resistant agus ard-teocht, mar shampla cóimhiotal Stellite agus cairbíd tungstain chun oiriúnú do dhálaí oibre ardbhrú agus ardteochta, chun sceitheadh ​​meáin a bhlocáil go héifeachtach, dramhaíl ábhartha agus guaiseacha sábháilteachta a sheachaint, agus glaineacht na ceardlainne agus sábháilteacht táirgeachta a chinntiú.

1. Dearadh cainéal sreabhadh solúbtha agus feidhmeanna éagsúla

Tá dhá bhealach sreafa ionsuite ag croí na comhla: cineál L agus cineál T. Ceadaíonn an cineál sreafa L-do athrú treo sreafa 90 céim agus tá sé oiriúnach do dhá chás aisiompaithe píopa. Cumasaíonn an cainéal sreafa cineál T trí mhodh: atreorú, cumasc, agus idirnasc trí bhealach, ag oiriúnú do riachtanais rialaithe píblíne casta. Glacann coirnéil an chainéil sreafa dearadh trasdula chothromú réidh (ga shlánaithe Níos mó ná nó cothrom le 1.5 uair trastomhas istigh an phíobáin) chun friotaíocht meáin agus suaiteacht a laghdú, tomhaltas fuinnimh oibriúcháin an chórais a laghdú, agus oiriúnú do rialú iompair meán atá go héasca jammed mar phúdair agus ábhair ghráinneach.

2. Feidhmíocht séalaithe den scoth, oiriúnach le haghaidh coinníollacha oibre iomadúla.

Is féidir an modh séala bog nó séala crua a roghnú de réir na gcoinníollacha oibre: tá an séala bog oiriúnach le haghaidh brú íseal agus meáin ghlan (cosúil le tionscail bia agus cógaisíochta), le raon teochta - 30 céim go 180 céim, agus séala daingean gan sceitheadh; tá an séala crua oiriúnach le haghaidh brú ard, teocht ard agus coinníollacha caitheamh ard, le carbide tungstain (tiús 0.2 ~ 0.5mm) spraeáilte ar dhromchla an liathróid, le raon teochta -196 céim go 650 céim , agus brú suas go dtí Aicme 2500+, oiriúnach le haghaidh coinníollacha oibre foircneacha mar pheitriceimiceach agus tionscail mhiotaleolaíochta, agus níl aon oibriú fadtéarmach aige [5].

3. Éasca le feidhmiú agus tapa le freagairt

Tacaíonn sé le trí mhodh tiomána: láimhe, leictreacha agus aeroibrithe. Ní gá ach 90 céim ~ 135 céim a rothlú chun an t-athrú a chríochnú, rud a shábhálann iarracht. Is féidir le tiomáint leictreach agus aeroibrithe gníomh aistrithe dara leibhéal a bhaint amach, tacú le cianrialú agus nascadh uathoibrithe, oiriúnú do línte táirgeachta uathoibrithe tionsclaíocha, agus deireadh a chur leis an ngá atá le hoibriú láimhe ar an suíomh, rud a fheabhsaíonn éifeachtacht táirgthe go mór. Tá an gas comhla agus an liathróid ceangailte go docht trí eochairbhealach, agus soláthraítear seafta treorach ag an mbun chun fritháireamh a chosc faoi bhrú ard agus jamming [3].

4. Caith-resistant agus marthanach, le saolré fada seirbhíse.

Tá an comhlacht comhla déanta as cruach teilgthe nó cruach dhosmálta (304, 316L, CF8/CF8M roghnach) réitigh cruinneas, le struchtúr láidir, ard-neart agus ní éasca a dhífhoirmiú; tá croí na comhla liathróid meaisínithe agus cruaite go beacht, le dromchla mín agus resistant caitheamh, a fhéadfaidh seasamh in aghaidh creimeadh meán agus creimeadh go héifeachtach; is féidir na lanna impeller a tháthú cóimhiotail chrua (HRC Níos mó ná nó cothrom le 60), atá oiriúnach do cháithníní scríobtha ard agus meáin chreimneach; glacann an suíochán imthacaí dearadh séalaithe aonrúcháin chun meáin a chosc ó dhul isteach, saolré na gcomhpháirteanna lárnacha a leathnú agus costais chothabhála a laghdú [4][5].

5. Struchtúr dlúth agus inoiriúnaitheacht suiteála láidir.

I gcomparáid leis an meascán de "gnáthchomhla liathróid + tee píblíne", tá ardleibhéal comhtháthú aige, laghdú toirte de 30% ~ 50%, agus sábhálann sé spás suiteála. Tá sé thar a bheith oiriúnach do chásanna srianta spáis ar nós seomra innill loinge agus píblíne trealaimh chomhtháite. Clúdaíonn an trastomhas ainmniúil DN15~DN250, agus glacann an comhéadan GB/T 9113 agus ANSI B16.5 nasc flange caighdeánach. Is féidir é a nascadh go gan uaim le córais píblíne éagsúla agus trealamh iompair, tacaíonn sé le modhanna suiteála cothrománacha agus ingearacha, ní gá modhnú casta a dhéanamh, agus tá inoiriúnaitheacht láidir aige [4].

6. Éasca le cothabháil agus costais oibriúcháin íseal

Ag glacadh le dearadh modúlach, is féidir páirteanna leochaileacha cosúil le suíocháin comhla agus rónta a dhíchóimeáil agus a athsholáthar ina n-aonar gan gá an comhla a dhíchóimeáil go hiomlán, feabhas a chur ar éifeachtacht cothabhála níos mó ná 50%. Mar gheall ar chumraíocht chaighdeánaithe na gcodanna leochaileacha tá soláthar áisiúil, agus tá siad resistant ó chaitheamh agus marthanach, rud a laghdóidh minicíocht na n-athsholáthair. Tá creathadh agus torann íseal ag an trealamh le linn oibriú, ráta teip íseal, agus is féidir leis a reáchtáil go leanúnach ar feadh i bhfad, ag laghdú go mór costais chothabhála downtime agus ionchur saothair.

Déanann Shanghai Hanye Engineering Technology Co., Ltd. speisialtóireacht i rialú sreabhán agus cáithníní, ag díriú ar na pointí pian a bhaineann le haistriú ilphíblíne. Agus "solúbthacht, éifeachtúlacht, séalaithe iontaofa, marthanacht agus áisiúlacht" mar phríomhphrionsabail aige, cuireann sé comhlaí claonta cineál liathróide inoiriúnaithe agus inoiriúnaithe agus réitigh ghaolmhara ar fáil do chustaiméirí. Le haghaidh paraiméadair mhionsonraithe, réitigh oiriúnaithe riocht oibriúcháin, nó cás-staidéir ar-láithreán, bíodh leisce ort teagmháil a dhéanamh linn!
